一、标准O型圈尺寸公差

1.1 公差

O型圈具有精密的制造公差，下表是我公司AS 568A标准、日本JIS B 2401标准及公制尺寸O型圈线径公差，详细内径公差请咨询我们销售经理。

O型圈有精密的制造公差，允许公差已按DIN3771和IS03601-1(线径直径至7mm，内径至670mm)予以标准化相应公差如下表所示。

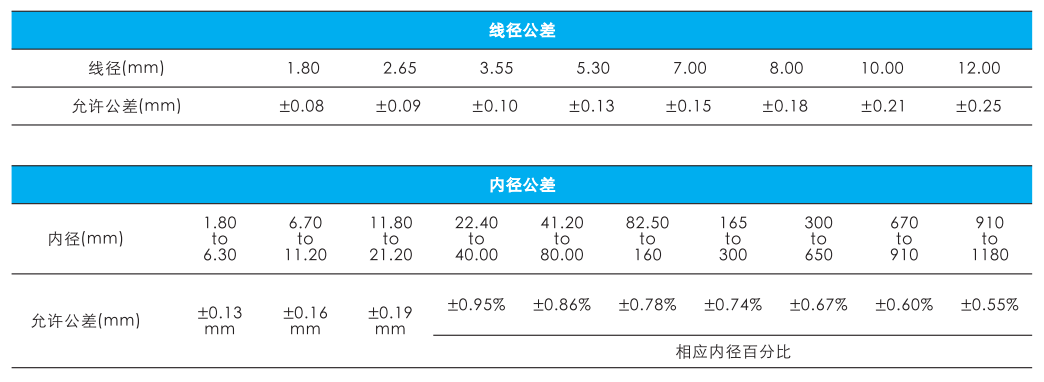

IS03601-1线径和内径公差表

表中列出的公差是对邵氏A硬度为70A国际橡胶硬度(IRHD)的丁腈橡胶〇型圈而言的。对于其他材料，材料的收缩将引起公差和设计结构的不同。如果材料和硬度发生变化，性能随之变化，就应制造相应的模具以保持在公差范围之内。

二、非标制件公差标准

IS03302-1为模制实心橡胶制件在固定尺寸和封闭尺寸方面建立了四个等级，即:

• M1级为精密模制零件的等级。这类模制零件需要精密的模具，较少的行腔，紧密的配合等等，这样会导致较高的成本。光学分析仪或其他类似的测量装置会被使用到，以在测量时将橡胶制品的变形减少到最小程度。这一类型的产品需要付出较高的监控成本。

• M2级为高质量模制零件的等级，包括许多M1级中必需的精密控制。

• M3级为良好模制零件等级。

• M4级为要求尺度并不严格的模制零件等级。

固定尺寸(F):尺寸不会受到诸如飞边厚度或模具的不同部分(上模和下模或模芯)横向位移的影响。

封闭尺寸(C):尺寸会受到飞边或不同模具部分横向位移的变化而变化。如需要了解更多非标制件公差标准，请咨询我们销售经理。

三、 O型圈外观质量标准

IS0 3601-3标准中定义了弹性体0型圈允许的形状和表面质量偏差。在下表中按不同级别(N级见表3.1和S级见表3-2的允许缺陷尺寸给出了区分。

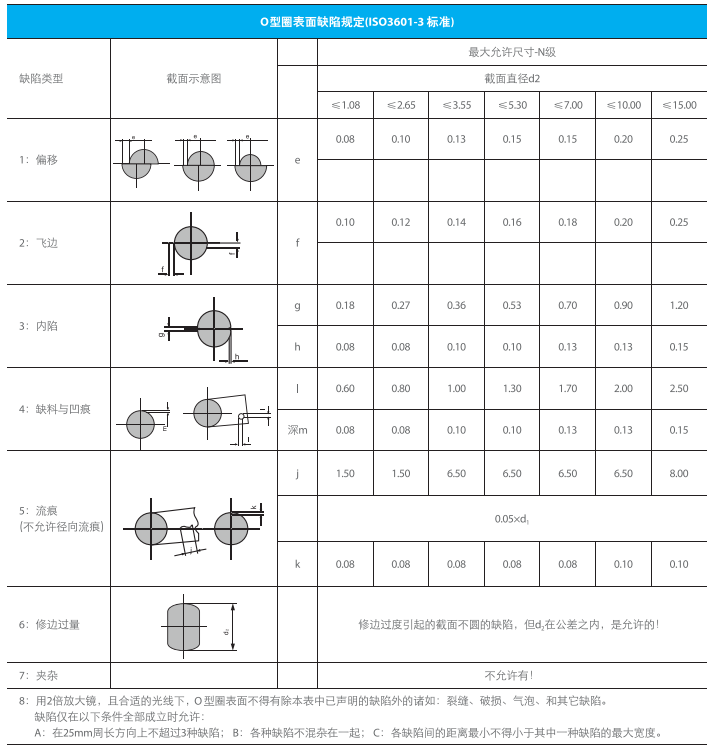

3.1  O型圈表面缺陷规定（N级）

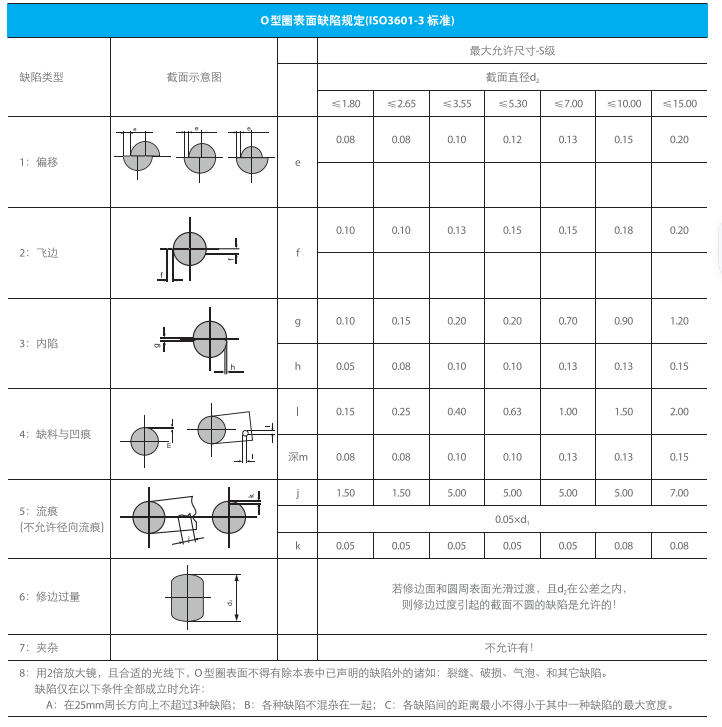

3.2  O型圈表面缺陷规定（S级-更紧的公差）

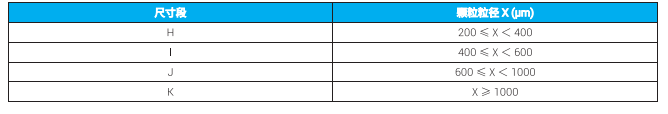

3.3 清洁度

四、抽样检验标准（AQL）

上表产品质量抽样标准样本量字码

(节选自ISO2859-1:1999/GB/T2828.1-2003）

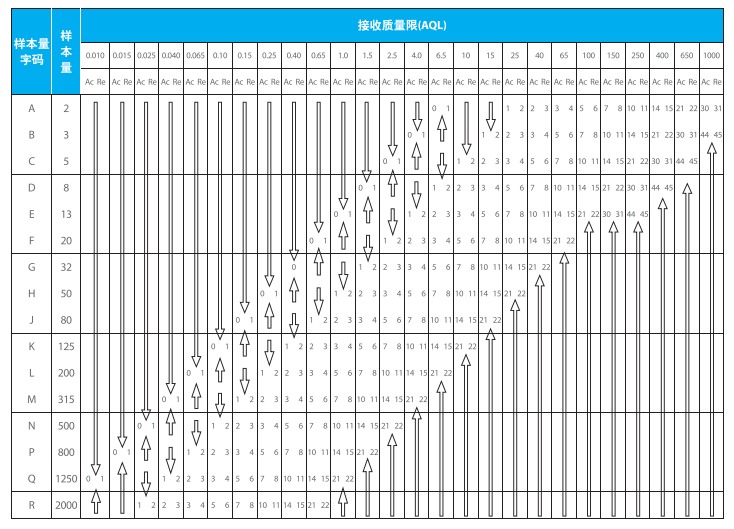

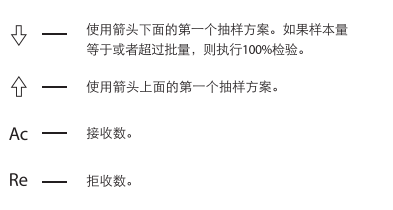

正常检验一次抽样方案主表（节选ISO2859-1:1999/GB/T 2828.1-2003）

范例:若抽检批量为50.000件，采用特殊检验水平中的5-2等级，规定接受质量限(AQL)为2.5，则依据表3-6和表3-7可查出:此批产品采样数为13件，接受不合格数量为1件，拒收数量为2件。

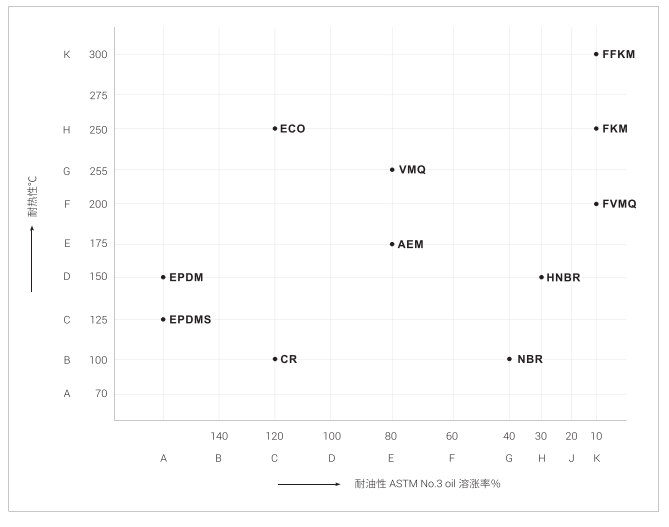

五、ASTM D2000材料类型编码

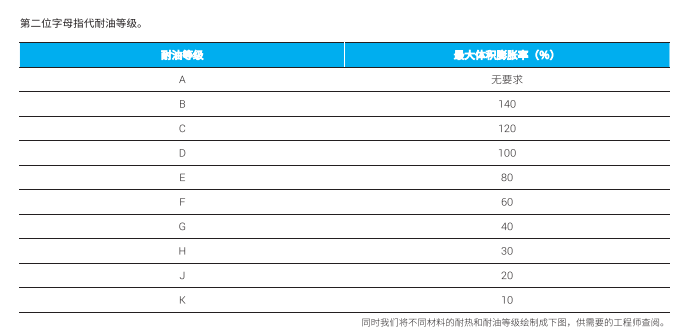

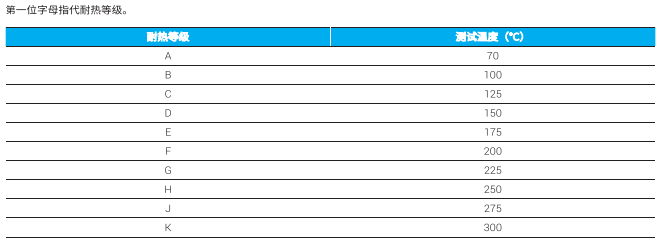

ASTM D2000是由 ASTM(美国材料与试验协会)发布的橡胶产品分类系统标准，其等同于SAE(美国汽车工程师学会)发布的 SAEJ200，是世界范围内最常使用的橡胶标准之一。ASTM D2000将不同材料根据其耐热等级和耐油等级分别赋予一个字母代码，从而用两位字母代码来指代一款材料，在通用工业和汽车工业中具有广泛的适用性。
